Lỗi sc 202, sc 203, sc 204, sc 220, sc 221, sc 230, sc 231

Lỗi sc 202, sc 203, sc 204, sc 220, sc 221, sc 230, sc 231 trên Ricoh mp 4000/5000 4001/5001 4002/5002. Những lỗi mà mình vừa liệt kê ra là những lỗi đều liên quan bộ phận  laser của máy, mình sẽ đi chi tiết từng lỗi và từng bộ phận chi tiết trong bộ laser máy.

Thông thường khi máy photocopy báo lỗi nếu các bạn tra mã lỗi tài liệu gốc thì chỉ toàn là tiếng anh, nếu bạn là người giỏi tiếng anh thì không thành vấn đề, còn nếu không giỏi tiếng anh thì bạn sẽ không biết được bộ phận nào hư hỏng cả. Nhưng không sao hôm nay mình sẽ hướng dẫn các bạn chi tiết từng bộ để các bạn mới vào nghề có thể khắc phục được. Đây là bộ serial code mình chia sẽ về lỗi Ricoh mp 4000/5000 4001/5001 4002/5002 cho tất cả các lỗi.

Lỗi sc202, sc203,sc204 là gì

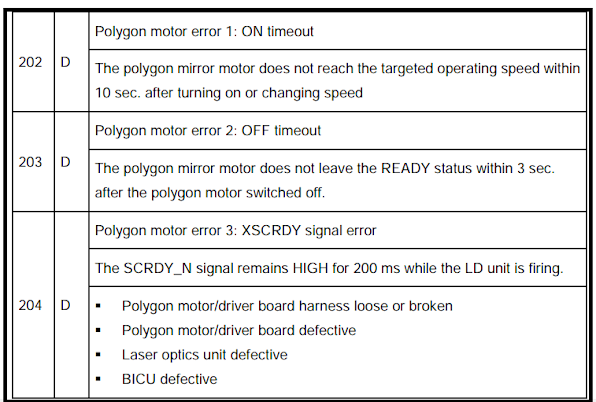

Bảng lỗi góc tiếng anh

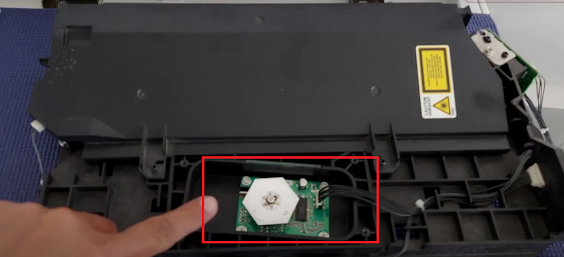

Lỗi sc 202, sc 203, sc 204 này là nói về motor của laser bị hư nhé, sau khi máy photocopy được mở được 10 giây thì tốc độ motor của laser không đạt được tốc độ như yêu cầu của máy nên máy báo lỗi, các bạn xem hình ảnh chi tiết bên dưới.

Xử lý : vệ sinh lại Jack cắm bằng RP7, dùng khăn mịn sạch vệ sinh lại gương đa giác của laser, nếu vẫn không hết thì bạn thay motor polygon nhé.

Lỗi sc 220, sc221 là gì

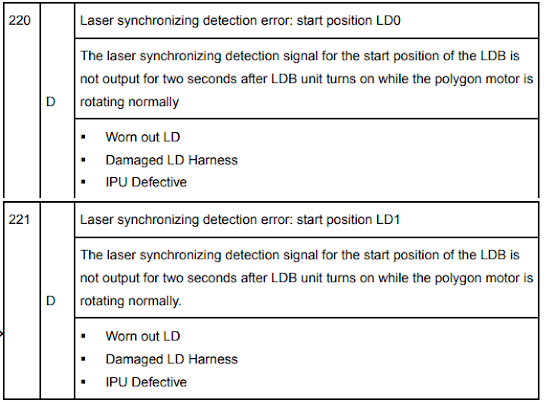

Lỗi bảng gốc tiếng anh:

Nguyên nhân: tín hiệu đồng bộ tia laser bị lỗi

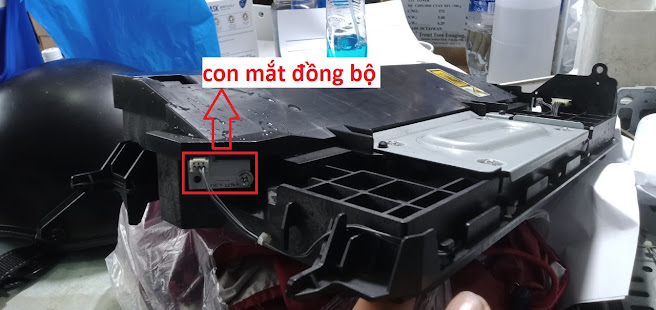

Khắc phục: vệ sinh con mắt đồng bộ lại bằng RP7 và kiểm tra dây kết nối vào con mắt đồng bộ có bị chuột cắn hay dứt không nhé, lỗi này nếu vệ sinh mà không hết chỉ cần thay con mắt đồng bộ là hầu như 100% là hết nhé, xem hình ảnh vị trí con mắt đồng bộ trên Laser hình bên dưới nhé.

Lỗi SC230, SC231 là gì

Nguyên nhân: BICU gửi tín hiệu tới LD nhưng bị lỗi.

Khắc phục: kiểm tra dây kết nối từ board BICU đến LD có bị hư hỏng gì không. Xem hình ảnh bên dưới.

Lỗi SC 240 là gì

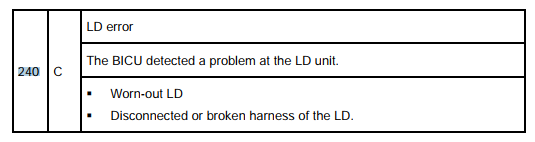

Bảng lỗi tiếng anh

Nguyên nhân: LD gặp vấn đề khi BICU phát hiện lỗi

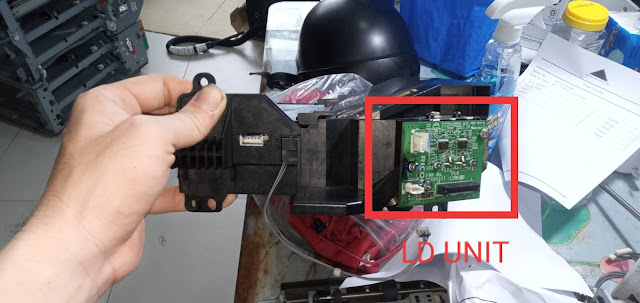

Khắc phục : vệ sinh lại LD unit nếu không hết bạn phải thay LD unit xem hình ảnh ở trên.

Ghi chú:

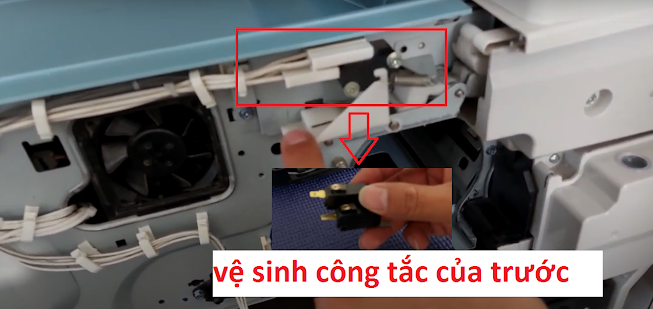

Những lỗi trên nếu các bạn sau khi thực hiện xong nhưng không giãi quyết được thì các bạn vệ sinh công tác cửa lại nhé vì công tác bị ten máy lúc khỡi động tiếp xúc không tốt cũng xảy ra trường hợp báo lỗi laser nhé

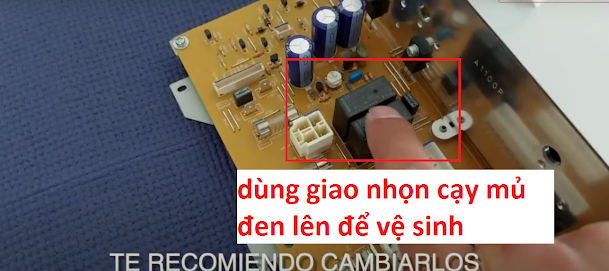

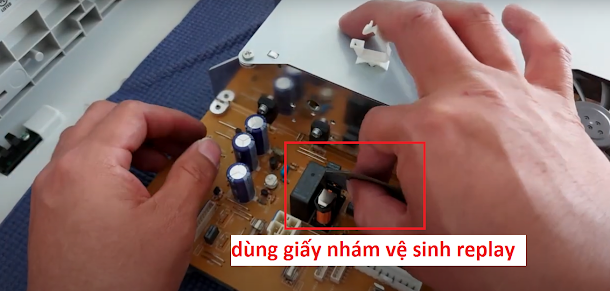

Tiếp tục vệ sinh replay trên board nguồn nữa nhé, các bạn tháo board nguồn ra bên ngoài sau đó cạy con relay ra và dùng giấy nhám để vệ sinh lại relay.
